Pannelli di ventilazione con schermatura EMI

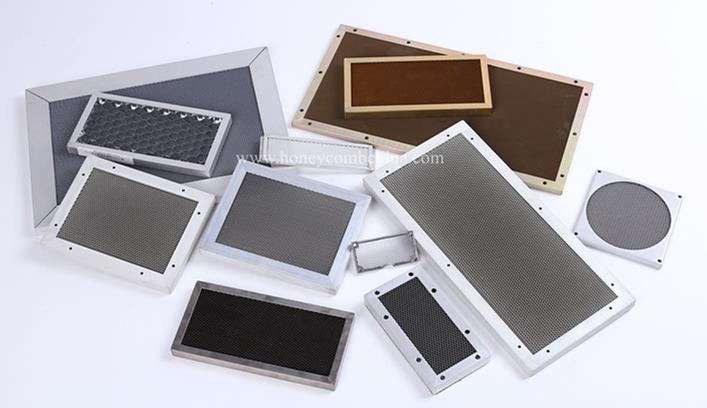

Pannelli di ventilazione schermati a nido d'ape in alluminio
I pannelli di sfiato schermati a nido d'ape in alluminio sono realizzati a nido d'ape in alluminio o acciaio montati in un telaio. Molti stili di telaio in alluminio sono disponibili insieme a diversi spessori e configurazione del nido d'ape per soddisfare i diversi requisiti di schermatura. Sono disponibili griglie di protezione per le aree vulnerabili insieme a schiume per la filtrazione della polvere. È possibile specificare ossidazione cromatica, nichelatura chimica, stagnatura e passivazione.
Pannelli di ventilazione schermati a nido d'ape in alluminioper il flusso d'aria sono costituiti da un foglio di alluminio a nido d'ape tenuto in un telaio di montaggio in alluminio estruso rigido. La lamina, formata e laminata in una serie di celle a nido d'ape incollate e perforate o saldate al laser in corrispondenza della giunzione, garantisce un percorso conduttivo a ciascuna giunzione. Sebbene la lamina sia conduttiva in tutte le direzioni, per migliorare le prestazioni EMI, si consigliano due pezzi di nido d'ape polarizzati a 900 l'uno rispetto all'altro.
La schermatura si ottiene utilizzando i principi di progettazione Waveguide. Il telaio può essere fornito con una guarnizione EMI/RFI integrale o separata e può essere trattato con una varietà di finiture per fornire protezione dalla corrosione o migliorare la conduttività.
Prestazioni di schermatura
Prestazioni di schermatura a nido d'ape in alluminio (dimensione della cella 3,2 mm, spessore 12,7 mm) | ||
Frequenza | Campo | Attenuazione db |
10 KHz | H | 45 |
100 KHz | H | 49 |
1 MHz | H | 51 |
1 MHz | E | & gt; 100 |
10 MHz | E | & gt; 100 |
100 MHz | E | & gt; 100 |
1 GHz | P | 98 |
10 GHz | P | 95 |
Huarui Honeycomb è noto come uno dei maggiori produttori e fornitori di pannelli di ventilazione schermati a nido d'ape in alluminio in Cina. Abbiamo una fabbrica professionale che lavora in modo efficace. Benvenuti a comprare pannelli di ventilazione schermati a nido d'ape di alta qualità e durevoli a prezzi competitivi con noi e possiamo anche offrire la consulenza di quotazione.
